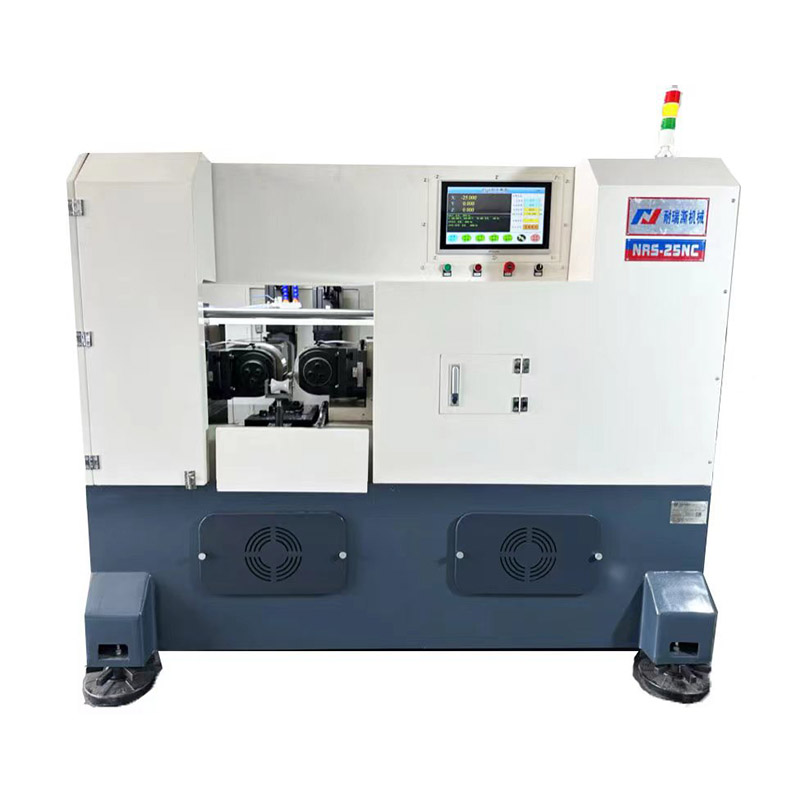

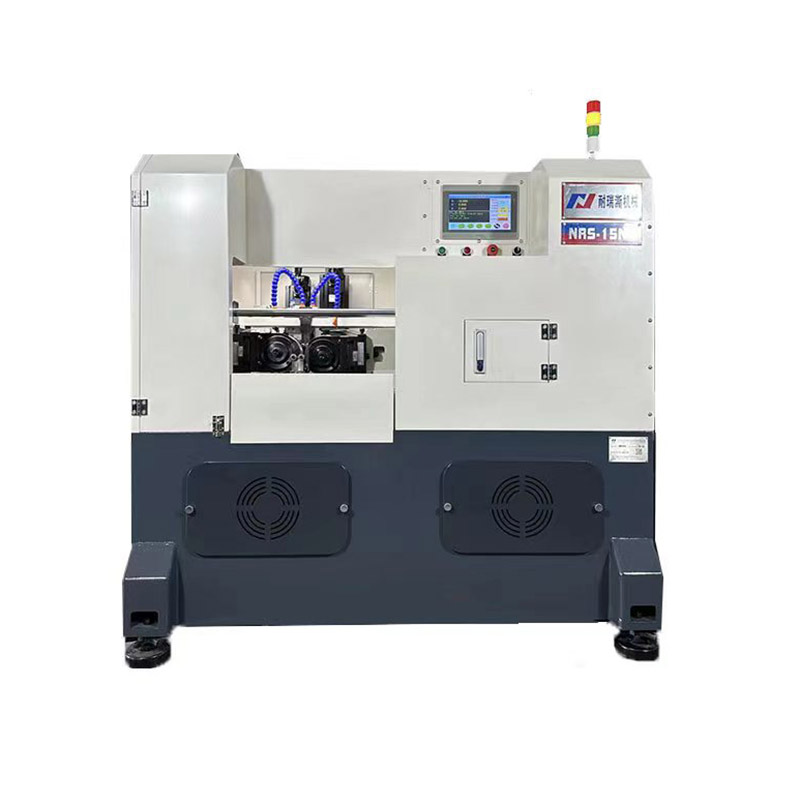

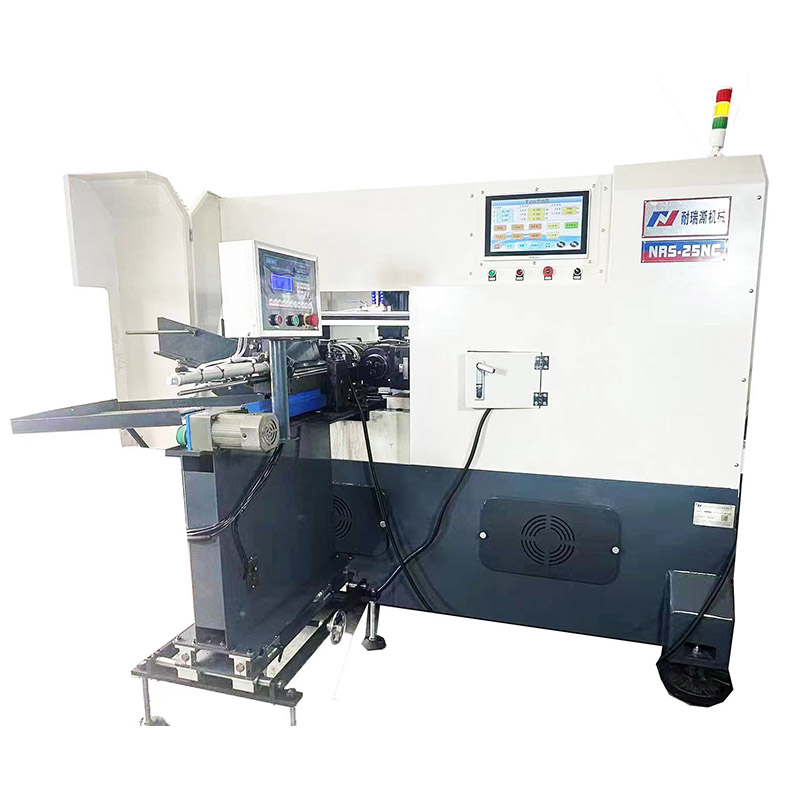

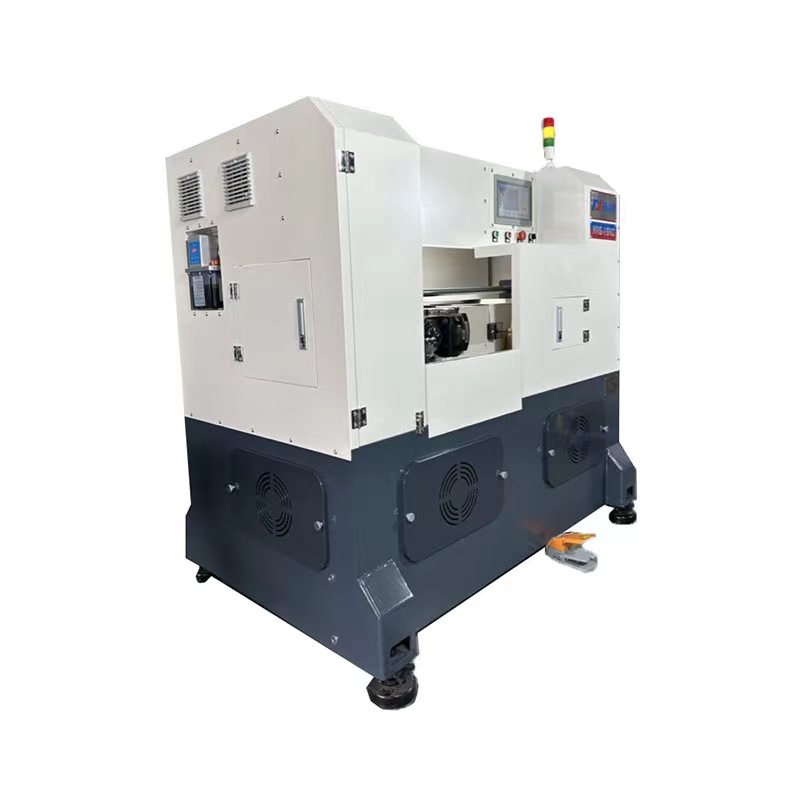

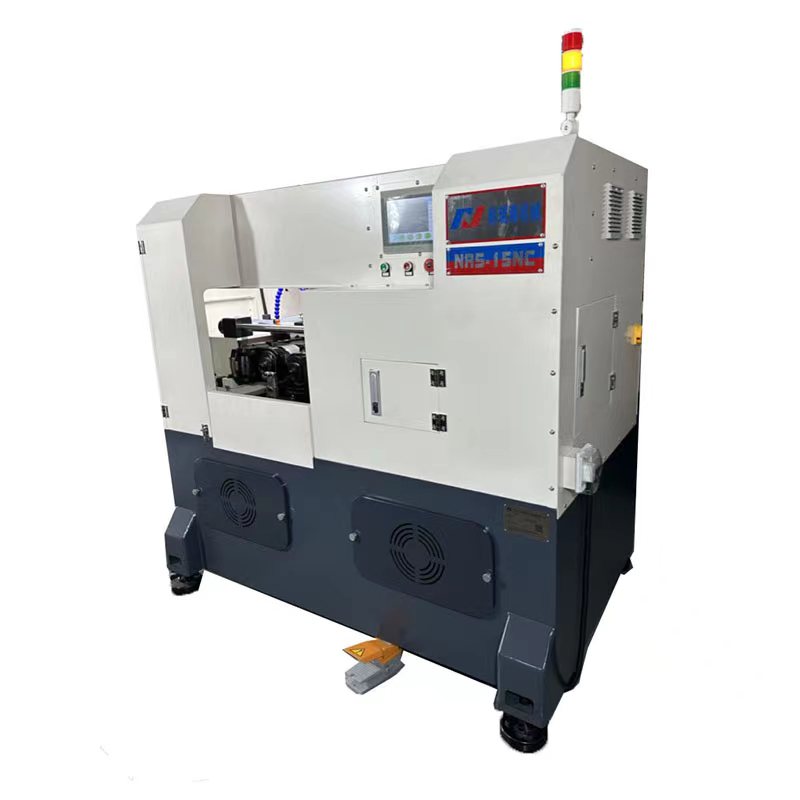

Meaisín rollta snáithe servo-mótair CNC

Meaisín rollta snáithe servo-mótair CNC

I 、 Na príomhghnéithe den mheaisín rollta snáithe CNC seo:

   A. Is é an cód samhla ná Servo Motor Drive, Uasta Aschur 30Tons.

  B. Is féidir na píosaí oibre seo a leanas a dhéanamh de réir chineáil an sorcóra:

   1. [i mbeatha]: Snáithe triantáin 55 ° agus 60 ° a úsáidtear go minic, is féidir leis an meaisín rollta snáithe CNC an obair oibre a phróiseáil:

       Trastomhas ≤φ80mm, pitch≤ 8.0mm, is é an fad uasta 150mm

  2.

C ..

     Aistríonn slat bead isteach i mbeatha.

D. Is féidir leis an meaisín rollta seo éagsúlacht táirgí cruth fiacla a phróiseáil, mar shampla: fiacla worm, fiacla traipéiseacha, liathróid

   Ní mór scriú, rolladh, knurling, groove rollta, srl. A chinneadh de réir an dromchla líníochta.

II 、 Sonraíochtaí Teicniúla:

 1. Trastomhas seachtrach an snáithe rollta: φ3 ~ φ80mm

 Páirc snáithe rollta: 0.6 ~ 8.0mm

 3. Luas an fhearsaid: 10 ~ 60rpm (Rialachán Luas Stepless)

 4. Trastomhas seachtrach sorcóir sreinge (uas): φ210mm, méid an eochairbhealaigh 20*8mm/mm.

 5. Trastomhas seachtrach fearsaide: φ75mm (H7)

 6. Leithead agus fad sorcóir sreinge: Is féidir an ceann is faide a úsáid go 150mm, de réir éileamh an phíosa oibre

 Le, - is iad na sonraíochtaí coiteanna ginearálta ná 35, 40, 50, 60, 70, 100mm

  7. An t -achar uasta idir dhá fhearsaid: 280mm

 8. An t -achar íosta idir dhá fhearsaid: 180mm

 9. Brú rollta uasta: 30tons

 10. Roller Drive Horsepower: 11kW

 11. Capaill tiomána beatha: 5.5kw

 12. Airde ón talamh go dtí an t -ionad sorcóir: 1050mm

 13. Achar an urláir: 2100lmm*1600WMM*2100HMM

 14. Glanmheáchan: 3200kgs; Ollmheáchan: 3000kgs
